Kualitas Sfr Kontras Rendah Digital Bagan Resolusi Kamera Target Versi Standar dengan kotak cahaya pabrik
<
Kualitas Sfr Kontras Rendah Digital Bagan Resolusi Kamera Target Versi Standar dengan kotak cahaya pabrik
>

Sfr Kontras Rendah Digital Bagan Resolusi Kamera Target Versi Standar dengan kotak cahaya

Nama merek: SineImage
Nomor Model: ER-SD-100A
Tempat Asal: Beijing, Cina
Sertifikasi: CE&RoHS&TUV&FCC&ISO9001
Jumlah Pesanan Minimum: 1 pc
Kemampuan Pasokan: 1000 PCS / Bulan
Tag

bagan uji lensa kamera

bagan resolusi kamera

bagan uji kamera

Detail Produk

Merek: SineImage Pemakaian: untuk pengukuran resolusi dan ketajaman
Sumber cahaya: Dapat dilengkapi dengan kotak cahaya Standar: ISO12233 (2014)
Model: ER-SD-100A tanda tengah diameter: 5 mm
Menyoroti

bagan resolusi kamera

,

bagan uji lensa kamera

Deskripsi Produk

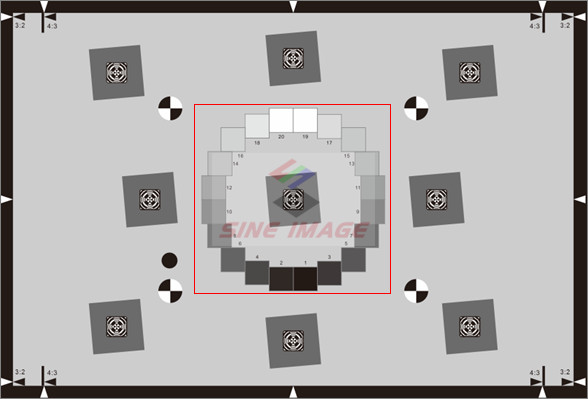

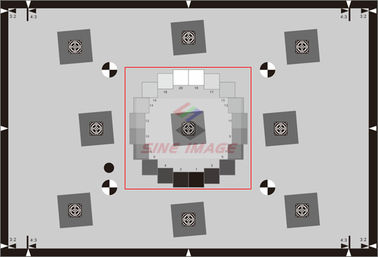

SineImage ISO 12233: 2014 Tes grafik E-SFR -Standard Version





Ukuran Bagan Standar Ditingkatkan Diperpanjang
1x 200 mm × 305 mm ER-SD-100A 200 mm × 305 mm ER-ST-100A 200 mm × 365 mm ER-EX-100A
2x 400 mm × 610 mm ER-SD-200A 400 mm × 610 mm ER-ST-200A 400 mm × 730 mm ER-EX-200A
4x 800 mm × 1220 mm ER-SD-400A 800 mm × 1220 mm ER-ST-400A 800 mm × 1460 mm ER-EX-400A
8x 1600 mm x 2440 mm ER-SD-800A 1600 mm x 2440 mm ER-ST-800A 1600 mm x 2848 mm ER-EX-800A







This sfr test chart, which has a 3:2 aspect ratio, is a "no-frills" implementation of the standard. Bagan uji sfr ini, yang memiliki rasio aspek 3: 2, merupakan penerapan standar "tanpa embel-embel". For most work we recommend the Enhanced or Extended charts, which have additional edges for measuring performance near the image boundaries, as well as hyperbolic wedges and color patches (where the technology allows). Untuk sebagian besar pekerjaan, kami merekomendasikan grafik Enhanced atau Extended, yang memiliki tepi tambahan untuk mengukur kinerja di dekat batas gambar, serta irisan hiperbolik dan patch warna (jika teknologi memungkinkan). These chartsmaintain full compliance with the standard. Bagan ini mempertahankan kepatuhan penuh dengan standar.

Standar Imatest ISO 12233: 2014 E-SFR chart sangat mirip dengan grafik uji E-SFR kontras rendah yang diilustrasikan dalam bagian 6.1 dan Lampiran C dari dokumen standar ISO, dengan beberapa perbedaan, yang semuanya sepenuhnya sesuai dengan standar ISO.

Pola patch abu-abu OECF 20 patch * digunakan sebagai ganti versi 16 patch.

Pola Fokus di pusat kotak adalah persegi panjang (untuk meningkatkan area pengukuran MTF) dan dirancang untuk mengurangi interferensi dengan deteksi tepi otomatis.

There are four registration marks instead of three to facilitate automated region detection. Ada empat tanda pendaftaran, bukan tiga untuk memfasilitasi deteksi wilayah otomatis. (Four features are required for a projective transform.) (Diperlukan empat fitur untuk transformasi proyektif.)

Tanda tambahan di atas tanda pendaftaran kiri bawah digunakan untuk mendeteksi orientasi grafik.

All SineImage ISO 12233:2014 E-SFR charts are fully compliant with the ISO standard. Semua SineImage ISO 12233: 2014 E-SFR chart sepenuhnya sesuai dengan standar ISO. The Imatest eSFR ISO moduleprovides highly automated support for the new charts. Modul ISO eSFR Imatest memberikan dukungan yang sangat otomatis untuk grafik baru.


SineImage ISO 12233:2014 E-SFR charts are implementations of the Low Contrast Edge SFR (E-SFR) test chart illustrated in Section 6.1 and Annex Cof the ISO Standard Document. SineImage ISO 12233: 2014 E-SFR chart adalah implementasi dari grafik uji Low Contrast Edge SFR (E-SFR) yang diilustrasikan dalam Bagian 6.1 dan Lampiran Cof Dokumen Standar ISO. The charts come in three versions: Grafik ini terdiri dari tiga versi:

Standar: dasar, tidak ada fitur pengukuran tambahan
Enhanced: kuadrat ekstra, irisan, dan pola warna saat dicetak dengan teknologi yang memungkinkan warna
Extended: mirip dengan Enhanced, tetapi dengan rasio aspek 16: 9, cocok untuk HDTV dan bioskop

We currently offer these charts in inkjet format, with Enhanced versionsavailable as photographic prints. Kami saat ini menawarkan grafik ini dalam format inkjet, dengan versi yang disempurnakan tersedia sebagai cetakan foto. All SineImage ISO 12233:2014 E-SFR charts are fully compliant with the ISO standard. Semua SineImage ISO 12233: 2014 E-SFR chart sepenuhnya sesuai dengan standar ISO. The Imatest eSFR ISO moduleprovides highly automated support for the new charts. Modul ISO eSFR Imatest memberikan dukungan yang sangat otomatis untuk grafik baru.


Catatan: Kami mendukung grafik pengujian khusus hanya jika Anda memiliki gambar dan ukuran resolusi tinggi.

  1.

Ukuran Bagan Tes Transparan / Refleksi Standar

  1. Ukuran Ukuran gambar (4: 3) Ukuran gambar (16: 9) Ukuran Bagan (16: 9)
    A280 280 * 210mm 280 * 157.5mm 365 * 305mm
    D240 240 * 180mm 240 * 135mm 320 * 290mm
    D280 280 * 210mm 80 * 157.5mm 360 * 280mm
  2. Ukuran Bagan Tes Resolusi ISO 12233
  3.
  4. Model Spesifikasi Ukuran Bahan
    NQ-10-50A 0,5X 10x17,8 cm kertas foto
    NQ-10-100A 1X 20x35,6 cm kertas foto
    NQ-10-200A 2X 40x71.1 cm kertas foto
    NQ-10-400A 4X 80x142,2 cm kertas foto
    NQ-10-800A 8X 160x284,4 cm kertas foto



Catatan: Kami mendukung grafik pengujian khusus hanya jika Anda memiliki gambar dan ukuran resolusi tinggi.
